混合图表

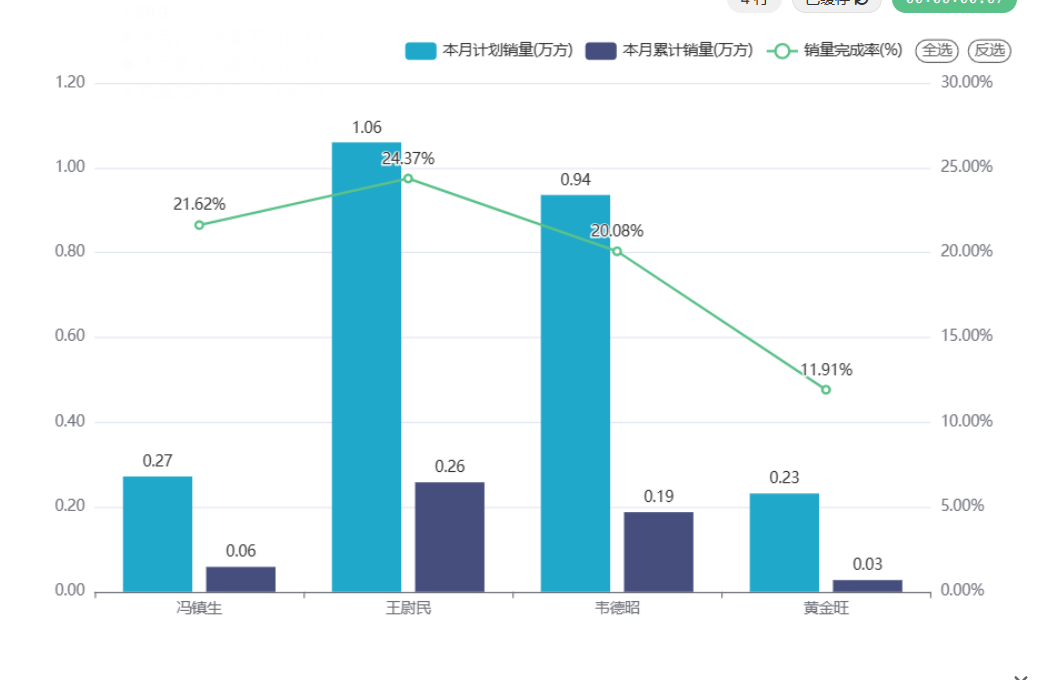

混合图表允许您使用共享的 X 轴将两个不同的图表合并到一个图表容器中。以下是一些示例：

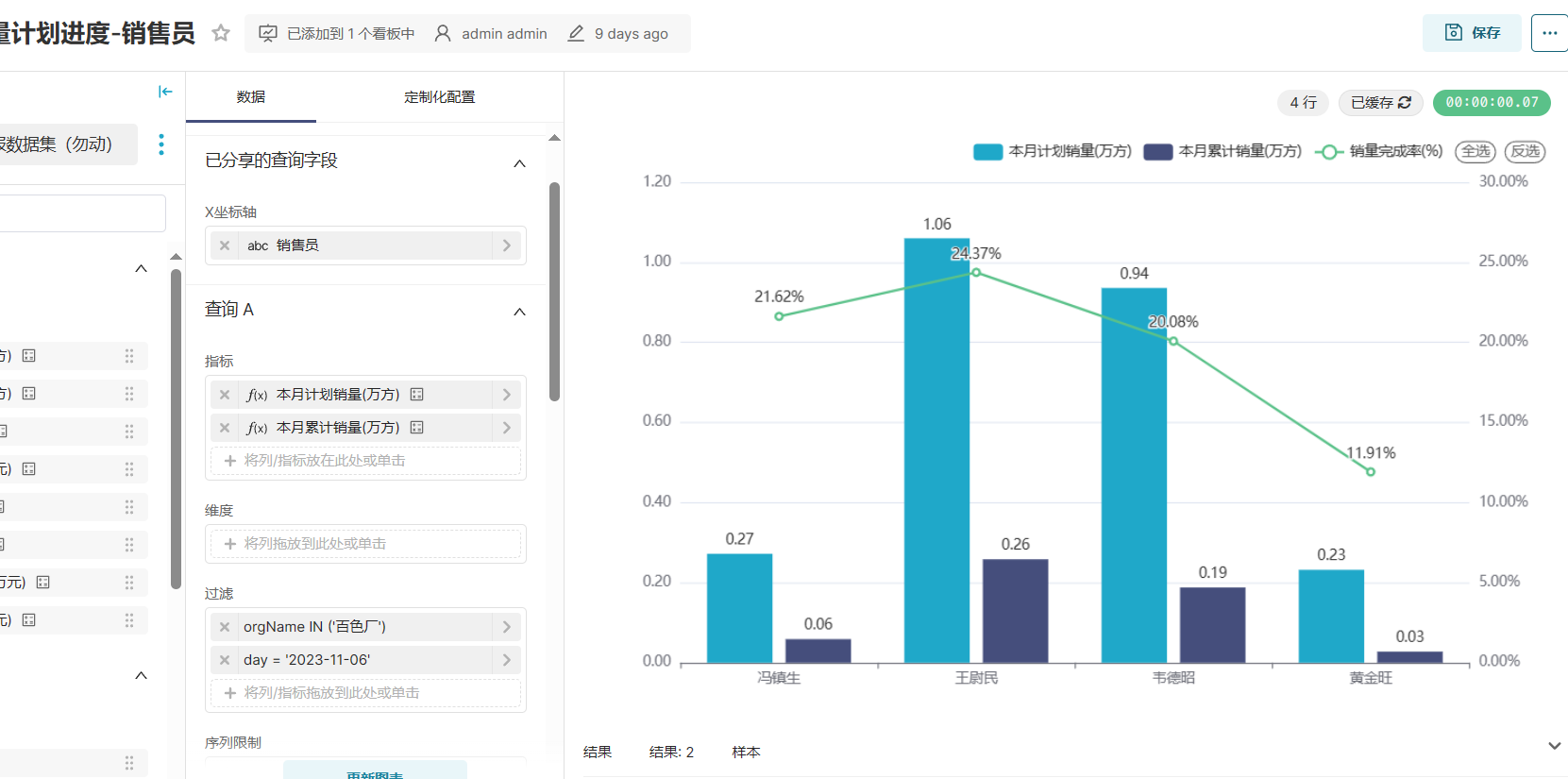

创建混合图表

要创建简单的混合图表，您需要定义：

• 两个可视化的共享 X 轴
• 第一个可视化效果（查询 A）的属性
• 第二个可视化效果（查询 B）的属性

这些都在图表生成器的“数据”选项卡中定义。

共享 X 轴

• X 轴：选择要可视化的数据集列（例如，时间、类别）。
• 时间粒度：定义 X 轴的粒度（每小时、每天、每周等）。该字段将仅针对时态维度显示。

查询 A

• 拖动或选择要在第一个图表的 Y 轴上可视化的指标。
• 在**“自定义**”选项卡下，使用**“系列类型**”字段选择图表类型（折线图、散点图、条形图等）

查询 B

• 拖动或选择要在第二个图表的 Y 轴上可视化的指标。
• 在**“自定义**”选项卡下，使用**“系列类型**”字段选择图表类型（折线图、散点图、条形图等）

单击“创建****图表”或**“更新图表**”以生成查询、运行查询并可视化结果。

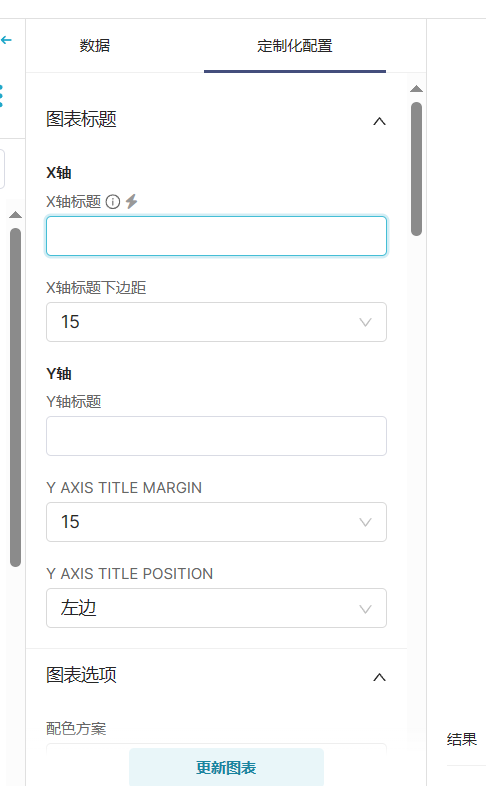

自定义选项

“自定义”选项卡提供了许多用于调整此图表外观的选项。

• X 轴部分：自定义共享 X 轴的名称和下边距（以像素为单位）。
• Y 轴部分：自定义 Y 轴的名称、边距和位置。
• 配色方案：选择用于可视化的一系列颜色。
• 查询 A 和查询 B 部分：每个图表的所有自定义选项
  • 系列类型：在折线图、散点图、平滑线图、条形图和步长图之间选择图表类型。
  • 堆叠系列复选框：如果图表有多个 X 轴，则选中此复选框将堆叠序列（对于堆叠条形图很有用）。
  • “面积图”复选框和“不透明度”滑块：如果选中了复选框，则对折线图下的区域进行着色，并使用“不透明度”滑块指定不透明度。
  • 显示值复选框：勾选此选项将以数字形式显示此图表的每个数据点。
  • 标记和标记大小：对于折线图，您可以为数据点启用标记（或圆圈），并使用滑块选择大小。
  • Y 轴
    • 如果设置为“主要”，则此图表的计算 Y 轴将位于左侧。
    • 如果设置为“辅助”，则此图表的计算 Y 轴将位于右侧。
    • 您可以通过将一个图表设置为“主要”，将另一个图表设置为“次要”来启用两个不同的 Y 轴范围。
  • 传说
    • 显示图例复选框：如果勾选，将显示图例中的每个指标。
    • 类型：如果设置为“滚动”，则图例一次仅显示几个指标，其余指标将隐藏。如果设置为“普通”，则图例将尝试显示所有指标。
    • 方向：图例与图表容器相关的位置（顶部、底部、左侧或右侧）。
    • 边距：图例和图表容器之间的附加空白边距（以像素为单位）。
  • X 轴
    • 格式：选择 X 轴标签的格式或默认为自适应格式，由工具决定。
    • 旋转轴标签：（可选）旋转 X 轴标签。
  • 工具提示
    • 丰富的工具提示复选框：如果勾选，则在将鼠标悬停在 X 轴上时显示所有指标/系列值。
    • 工具提示按指标排序复选框：如果选中，则按所选指标降序对工具提示进行排序。
